蒸汽涡街流量计
蒸汽流量计工况流量参考范围表
注：表中(300)～(1000)口径为插入式
工况流量是指仪表测量出当前通过管道介质的体积，是在工作状态下的介质，例如气体是可以被压缩的，在管道内存在压力时，气体被压缩后的体积就是工况流量。工况流量会随着工作环境改变而改变。
标况流量是指介质在标准大气压力下和 0°（或 20°）标准下的体积，当压缩气体被释放到标况环境中转化的体积。标况流量在任何环境中均不会发生改变。
蒸汽流量计测量得出的是工况体积，只有做温压补偿后才可以得出标况体积，一般用于贸易计量时， 气体采用标况为主，蒸汽通常采用质量计量。
蒸汽流量计仪表管道安装要求
蒸汽流量计产品安装与使用
6.1仪表安装环境要求
1.蒸汽流量计应安装在室内，如果安装在室外，上面应有遮盖物，以防雨水侵入和烈日暴晒而影响流量计的使用寿命（流量计接线时屏蔽线要做成 U 型，非常后进入表壳时线路为从下往上，避免雨水沿线路进入到表壳内部）；
2.蒸汽流量计周围不得有强外磁场干扰、强电设备、高频设备，并且避免与这些设备共用电源；
3.不要和变频器、电焊机等污染电源的设备共用电源，必要时加装净化电源；
4.避开高温、寒冷、腐蚀性或极度潮湿的环境，如必须安装必须做好流量计的保护工作；
5.蒸汽流量计应避免安装在振动较强的管道上。若必须安装，须在其上下游 2D 处加设管道紧固装置，并加防振垫，加强抗振效果；
6.仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
蒸汽流量计工况流量参考范围表
|
仪表口径 (mm) |
液体 | 气体 | ||
|
测量范围 (m3/h) |
输出频率范围 (Hz) |
测量范围 (m3/h) |
输出频率范围 (Hz) |
|
| 15 | 0.3～5 | 35～450 | 3～15 | 300～1600 |
| 20 | 0.6～10 | 29～380 | 6～30 | 230～1200 |
| 25 | 1.2～16 | 25～320 | 8.8～52 | 170～1100 |
| 32 | 1.8～20 | 18～200 | 10～120 | 100～1180 |
| 40 | 2～40 | 10～190 | 27～205 | 130～1040 |
| 50 | 3～60 | 8～150 | 35～380 | 94～920 |
| 65 | 4～85 | 6～120 | 60～640 | 90～910 |
| 80 | 6.5～130 | 4.1～82 | 86～1100 | 55～690 |
| 100 | 15～220 | 4.7～69 | 133～1700 | 42～536 |
| 125 | 20～350 | 3.2～57 | 150～2000 | 38～475 |
| 150 | 30～450 | 2.8～43 | 347～4000 | 33～380 |
| 200 | 45～800 | 2～31 | 560～8000 | 22～315 |
| 250 | 65～1250 | 1.5～25 | 890～11000 | 18～221 |
| 300 | 95～2000 | 1.2～24 | 1360～18000 | 16～213 |
| (300) | 100～1500 | 5.5～87 | 1560～15600 | 85～880 |
| (400) | 180～3000 | 5.6～87 | 2750～27000 | 85～880 |
| (500) | 300～4500 | 5.6～88 | 4300～43000 | 85～880 |
| (600) | 450～6500 | 5.7～89 | 6100～61000 | 85～880 |
| (800) | 750～10000 | 5.7～88 | 11000～110000 | 85～880 |
| (1000) | 1200～17000 | 5.8～88 | 17000～170000 | 85～880 |
| >(1000) | 协议 | 协议 | ||
注：表中(300)～(1000)口径为插入式
工况流量是指仪表测量出当前通过管道介质的体积，是在工作状态下的介质，例如气体是可以被压缩的，在管道内存在压力时，气体被压缩后的体积就是工况流量。工况流量会随着工作环境改变而改变。
标况流量是指介质在标准大气压力下和 0°（或 20°）标准下的体积，当压缩气体被释放到标况环境中转化的体积。标况流量在任何环境中均不会发生改变。
蒸汽流量计测量得出的是工况体积，只有做温压补偿后才可以得出标况体积，一般用于贸易计量时， 气体采用标况为主，蒸汽通常采用质量计量。
蒸汽流量计产品安装与使用
6.1仪表安装环境要求
1.蒸汽流量计应安装在室内，如果安装在室外，上面应有遮盖物，以防雨水侵入和烈日暴晒而影响流量计的使用寿命（流量计接线时屏蔽线要做成 U 型，非常后进入表壳时线路为从下往上，避免雨水沿线路进入到表壳内部）；
2.蒸汽流量计周围不得有强外磁场干扰、强电设备、高频设备，并且避免与这些设备共用电源；
3.不要和变频器、电焊机等污染电源的设备共用电源，必要时加装净化电源；
4.避开高温、寒冷、腐蚀性或极度潮湿的环境，如必须安装必须做好流量计的保护工作；
5.蒸汽流量计应避免安装在振动较强的管道上。若必须安装，须在其上下游 2D 处加设管道紧固装置，并加防振垫，加强抗振效果；
6.仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
蒸汽流量计仪表管道安装要求

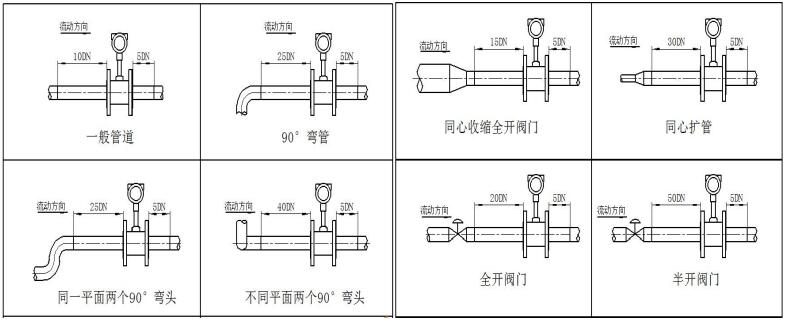

蒸汽流量计对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图，DN 为仪表公称通径，单位:mm
注:
1、调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游 10D 以外。
2、上、下游配管内径应相同。如有差异，则配管内径 Dp 与涡街仪表表体内径 Db,应满足以下关系0.98Db≤Dp≤1.05Db
3、上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于 0.05Db
4、仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大 1-2mm
5、测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时，测压孔应设置在下游 3-5D处，测温孔应设置在下游 6-8D 处。D 为仪表公称口径，单位：mm 6、仪表在管道上可以水平、垂直或倾斜安装。

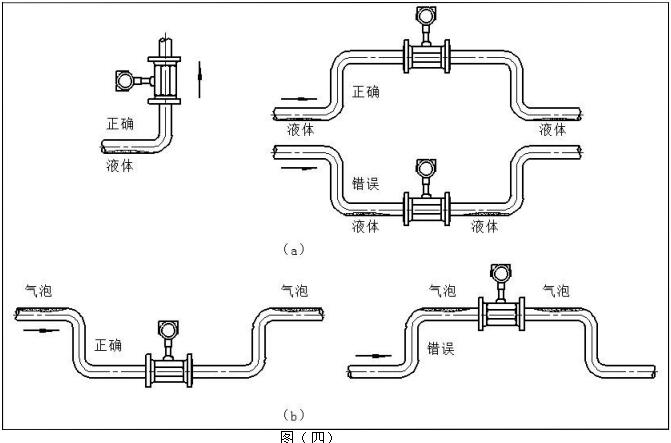

7、测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪 表测量管，气流应自下而上流动，如图（四）a 所示
8、 测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处如图（四）b 所示
9、测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过 70℃；低温易使转换器内部出现凝露，降低抑制电路板的绝缘阻抗，影响仪表正常工作。
6.3插入式蒸汽流量计安装步骤
1.在管道上用气焊开一个略小于φ100mm 的圆孔，并把圆孔周围毛刺清除干净，以保证测头旋转流利；
2.在管道圆孔处焊上厂家提供的法兰，要求法兰轴线与管道轴线垂直；
3.将球阀及传感器安装在焊接好的法兰上；
4.调节丝杠，使插入深度符合要求（保证测头中心轴线和管道中心轴线重合），流体流向必须与方向标上的指示箭头保持一致；
5.均匀拧紧压盖上的螺丝。(注：压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)；
6.检查各环节是否完成好，慢慢打开阀门观察是否有泄漏（需特别注意人身安全）若有泄露请重复步骤 5、6。
