V锥流量计测量蒸汽流量安装方法

时间：2021-06-29 07:21 点击次数：

V锥流量计测量蒸汽流量安装方法

测量蒸汽流量

（a）为了保证变送器不受蒸汽高温的影响，在变送器和内锥体装置之间必须安装两个位于同一个高度的冷凝器，并在冷凝器、导压管和高、低压室内充满冷凝水，避免高温对变送器的影响。

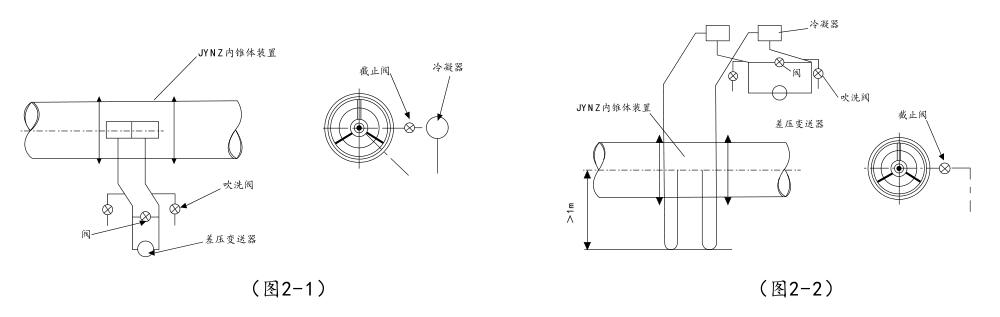

（b）差压变送器最好安装在内锥体装置的下方（图2.1），这样可以避免气体进入导压管和变送器中。冷凝器应安装在尽量靠近内锥体装置处。

（c）如果差压变送器不得不安装在内锥体装置的上方（图2.2），应把冷凝器装在高于差压变送器的地方。

（d）上述两种安装方法均在靠近变送器的地方装有阀，以供吹洗导压管。同时在内锥体装置和次凝器之间的导压管上应加保温层。

（e）其他安装方法参数（1）b、c
