V锥流量计测量液体流量安装方法

时间：2021-06-29 07:20 点击次数：

V锥流量计测量液体流量安装方法

（1）测量液体流量

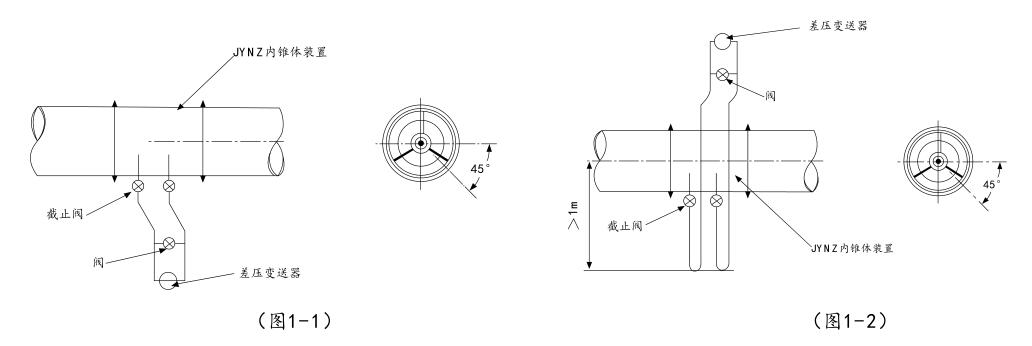

（a）差压变送器最好安装在内锥体装置的下方（图1.1），这样可以避免液体中气体进入导压管和变送器中。

（b）如果变送器不得不安装在内锥体装置的上方（图1.2），为了减少液体中的气体进入导压管内，应在内锥体装置和导压管之间装U型弯管，且弯头下端至少低于管道中心1米。

（c）在水平或倾斜的管道上，如果将导压管装在内锥体装置的上半部，这样在导压管内会积聚气体，如果装在内锥体装置的下半部，会使沉积物落入导压管内。因此，导压管应自内锥体装置的水平中心线两端引出，或自水平向下小于45度引出。
