喷嘴蒸汽流量计

  • 产品时间:2002-03-16 11:52
  • 价       格:

简要描述:喷嘴蒸汽流量计...

详细介绍

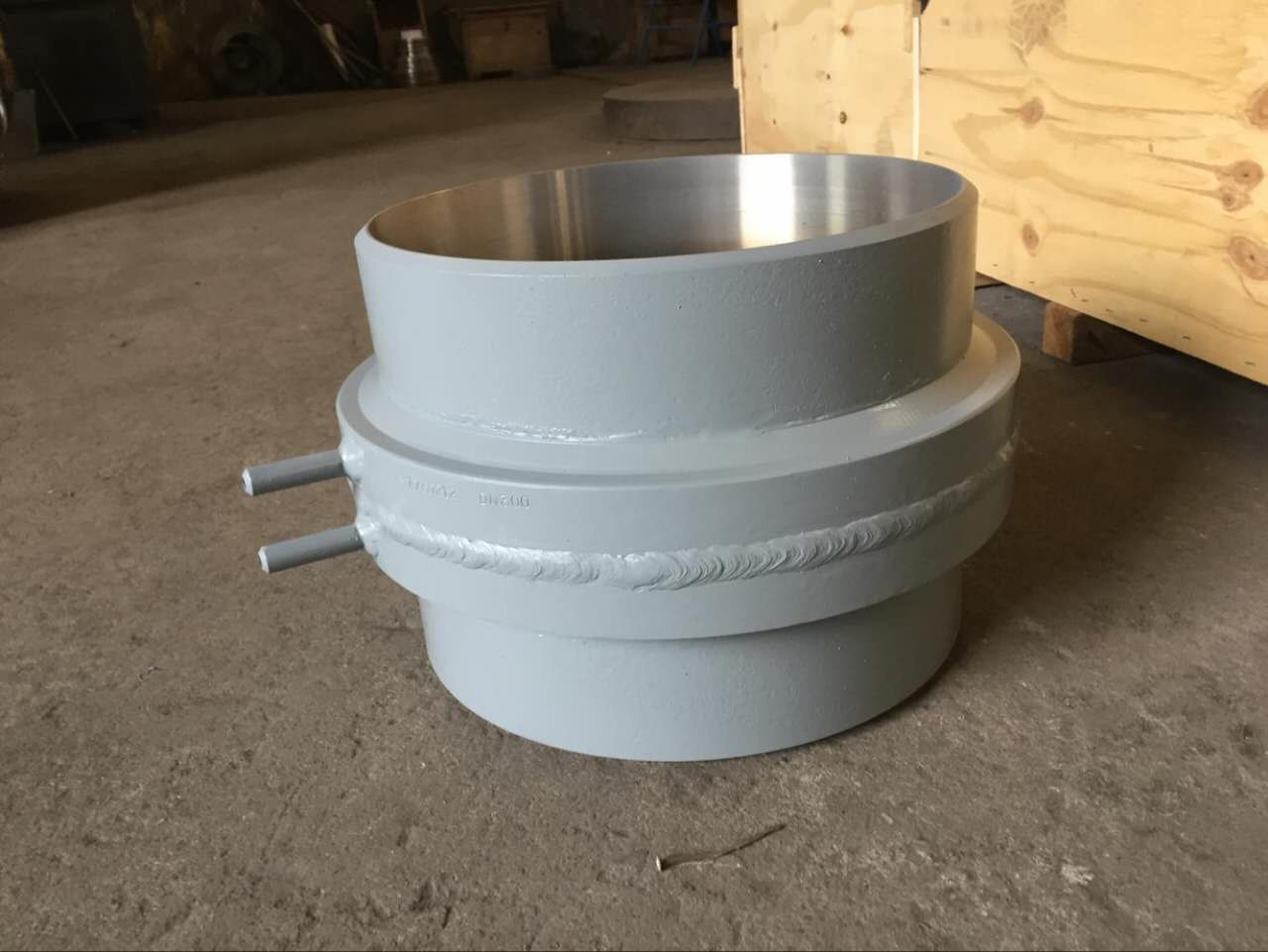

喷嘴蒸汽流量计
标准喷嘴流量计
采用标准喷嘴作为节流件

标准喷嘴亦称ISA1932喷嘴,具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度高等特点,适用于电厂高温高压蒸汽、热网管路、流速高的流体流量测量。标准喷嘴按国标GB/T2624-93进行设计制造,按国标JJG640-94进行检定。无需实流标定。
喷嘴流量计适用范围
–公称直径:50mm≤DN≤500mm
–公称压力:PN≤32MPa
–雷诺数范围:0.30≤β≤0.44时,70000≤ReD≤107
              0.44≤β≤0.8时,20000≤ReD≤107
–孔径比:0.30≤β≤0.80
–精度:1级
喷嘴流量计结构形式
标准喷嘴由垂直于轴线的入口平面部分A、圆弧形曲面B和C所构成的入口收缩部分、圆筒形喉部E和为防止边缘损伤所需的保护槽F组成,其取压方式上游取压口采用角接取压,下游取压口可按角接取压设置,也可设置于较远下游处。喷嘴总长度
当0.30≤β≤2/3时,喷嘴长度=0.6041d
当2/3≤β≤0.80时,喷嘴长度={0.4041+(0.75/β-0.25/β2-0.5225)0.5}d
